声明：本篇知识梳理适合4~8年级的学生，学习STEAM科技编程的有基础的学生。可用于喜欢STEAM的学生自学，也适用于家长带孩子探索学习STEAM。

单位数码管是一种电子显示器件，用于显示数字、字符等，广泛应用于各类电子设备和仪器中。单位数码管原理‌通常指的是单个数码管的使用方法和基本原理。单个数码管由七个发光二极管（LED）组成，通常称为七段显示，可以显示0到9的数字，也可以显示A~F简单字母。每个发光二极管代表数码管的一个段，通过控制这些段的亮灭来显示不同的数字。

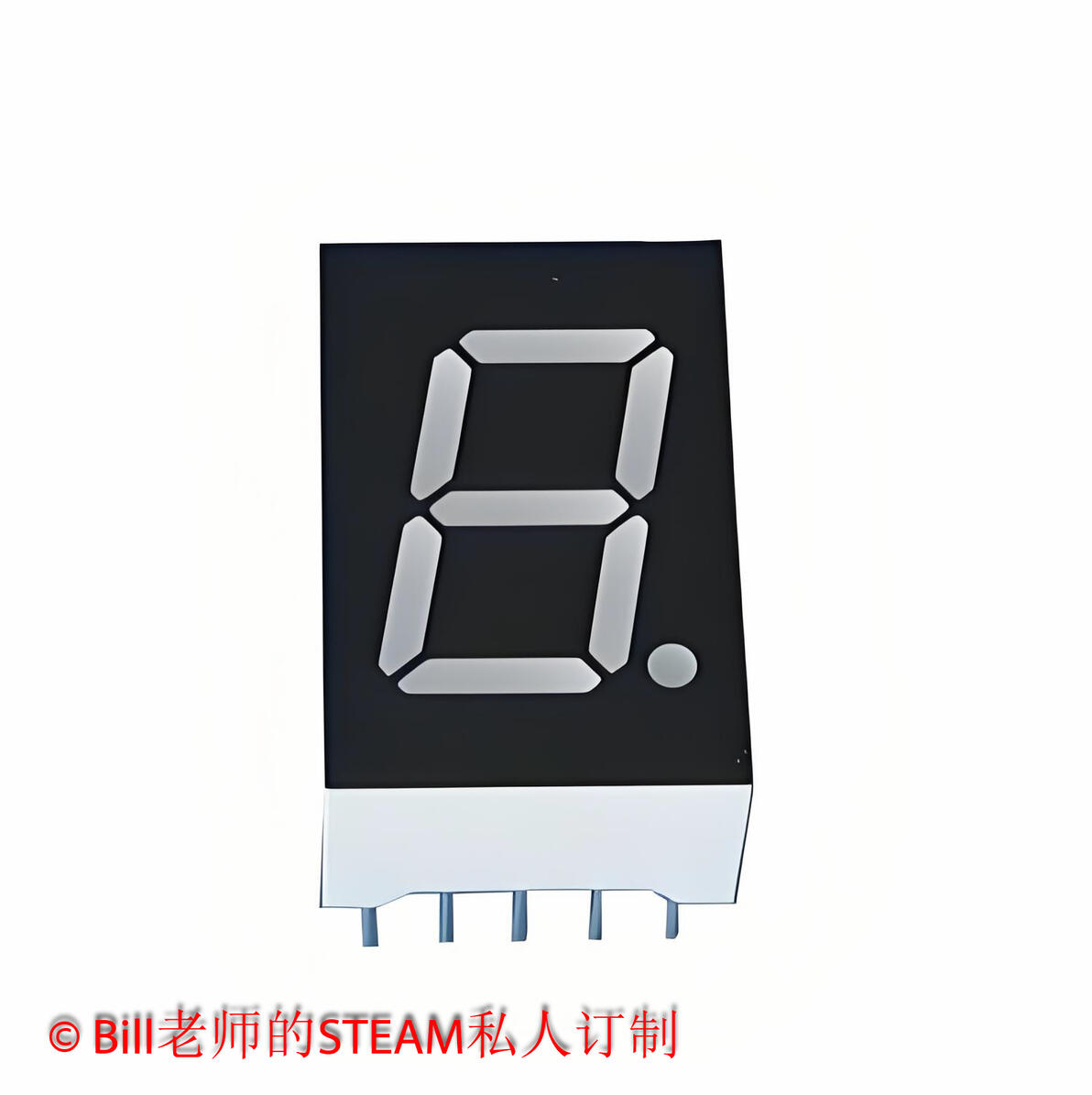

单位数码管实物图

基本原理 数码管分为共阴极和共阳极两种类型：

• ‌共阴极‌：所有发光二极管的阴极连接在一起，通过控制阳极的电平来点亮或熄灭每个段。

• ‌共阳极‌：所有发光二极管的阳极连接在一起，通过控制阴极的电平来点亮或熄灭每个段。

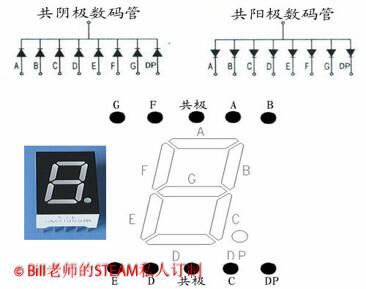

数码管内部电路结构原理图

显示数字的方法 要显示不同的数字，只需点亮相应的段，熄灭其他段。例如，要显示数字“6”，结合上图原理可以知道，只需点亮a、f、e、d、c、g段，熄灭b和dp段即可。 驱动方法 在实际应用中，根据原理图设计对应的工作电路即可。需要注意的是，LED一般供电电压2~3V，对于5V供电的微处理器，LED需要电阻保护（500欧姆左右普通电阻即可），防止电流过大烧坏数码管。

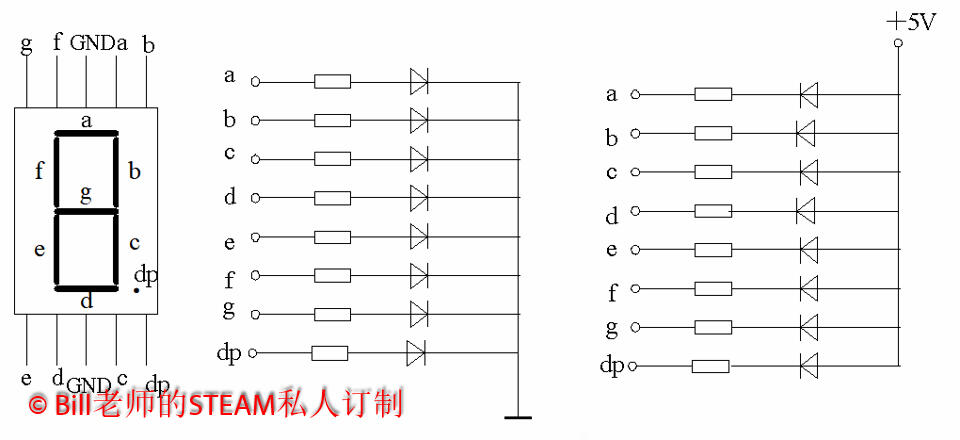

工业设计中数码管工作电路

但是很显然，这样的电路设计较为复杂。我们需要对电路进行优化和简化，以课堂上我们采用的共阴极数码管为例，我们可以考虑采用共阴极共用保护电阻的方法简化电路：

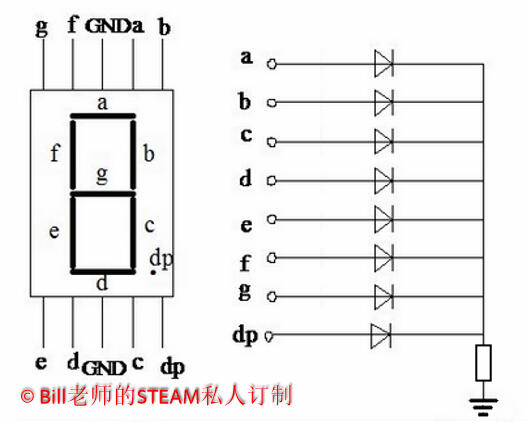

公共保护电阻优化数码管电路

这样的电路设计，在通常情况下能够满足我们的应用需求。根据简化后的电路搭建电路即可：

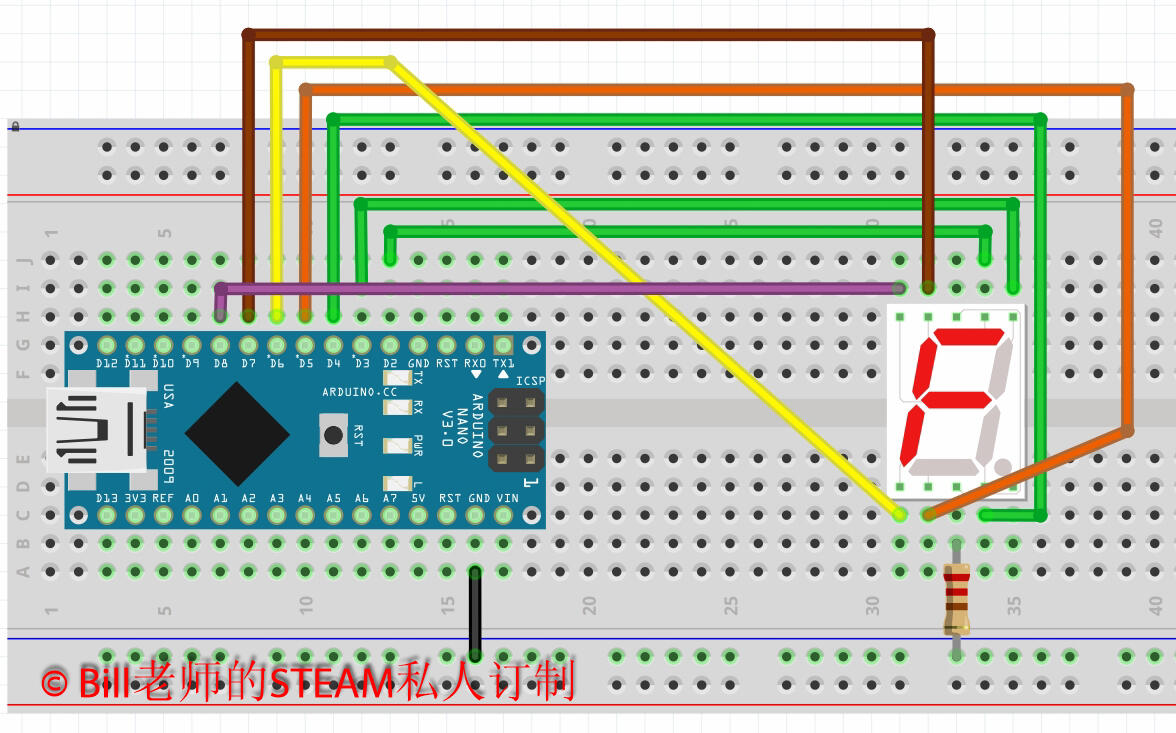

数码管电路接线图

• 连接电源：根据数码管的类型（我们课堂用的共阴极），将公共极（共阴极COM）连接到相应的电源上（共阳极接+5V，共阴极接地线GND）。

• 连接I/O端口：将数码管的各个段码连接到Arduino Nano板的I/O端口上，课堂上采用的数字口D2~D8引脚，分别连接数码管的a~g接口。由于单位数码管种我们用不到小数点，所以无需接dp引脚。

编写程序：根据所需的显示内容，编写Arduino程序，通过控制I/O端口的输出状态，来控制数码管的显示。基础版程序：适合刚入门的学生，采用最基本的控制方式，一个数字一个数字编写。

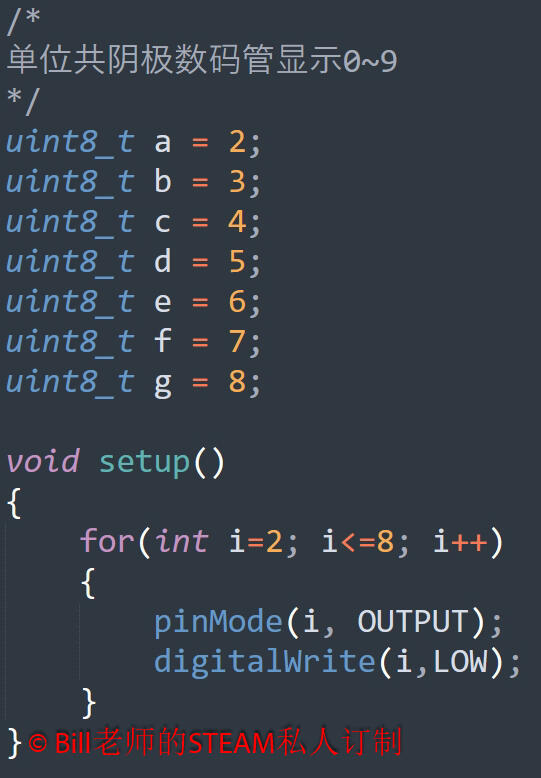

Arduino初始化程序

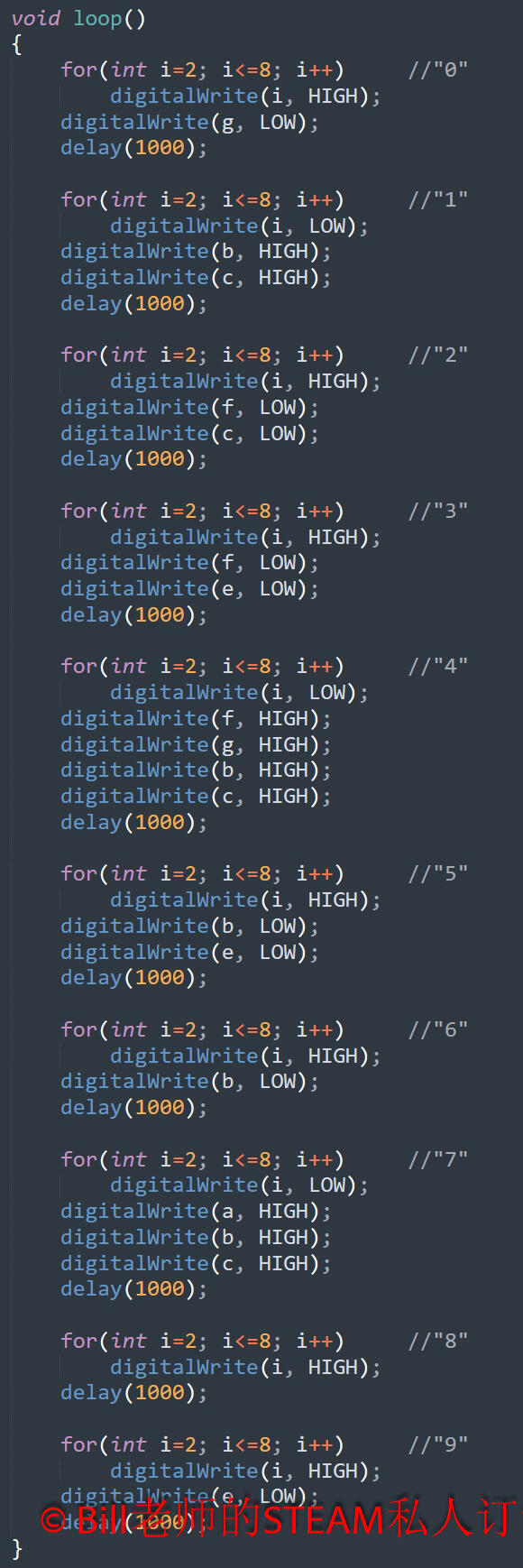

Arduino主程序

高阶版程序：适合有基础的学生，采用二维数组的控制方式，一次性完成所有数字编码。

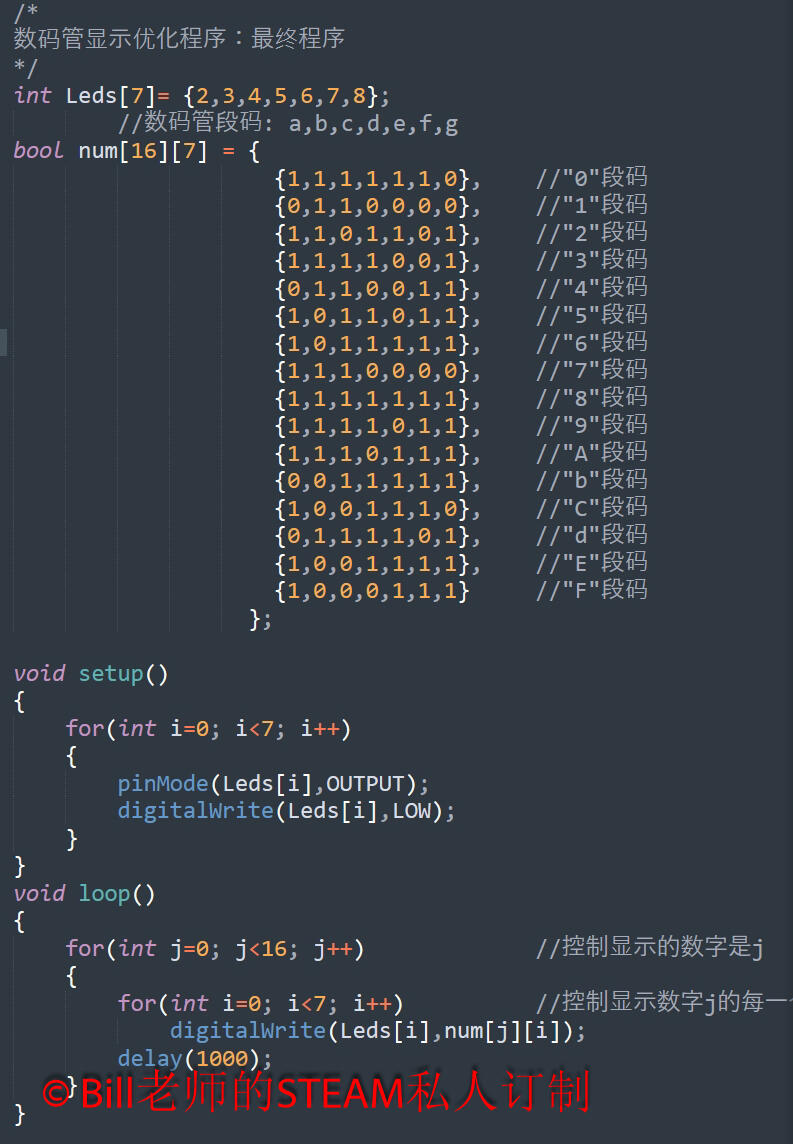

数码管显示0~9，A~F

值得注意的是，这里不仅显示出了0~9，同时也把AbCdEF字母进行了编码。可以看出，用高阶的思维和方法可以让程序更简洁，多显示几个字母只需要简单修改几个数字就实现了。希望孩子们能够体会程序的精髓。加油！
