上期给大家讲解了FPC板边金手指设计的9个雷点，今天继续给大家分享FPC阻焊设计的知识要点！

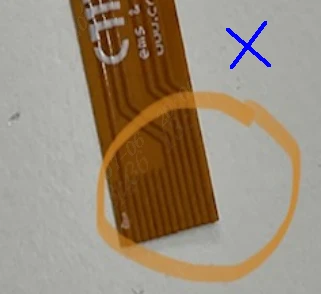

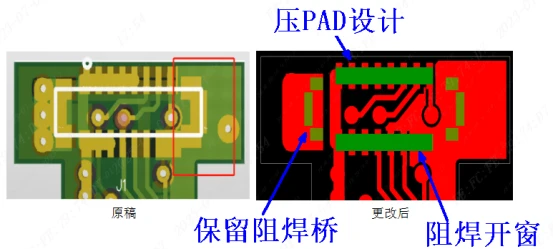

1、FPC连接器座子比较容易脱落，建议做成压PAD设计。

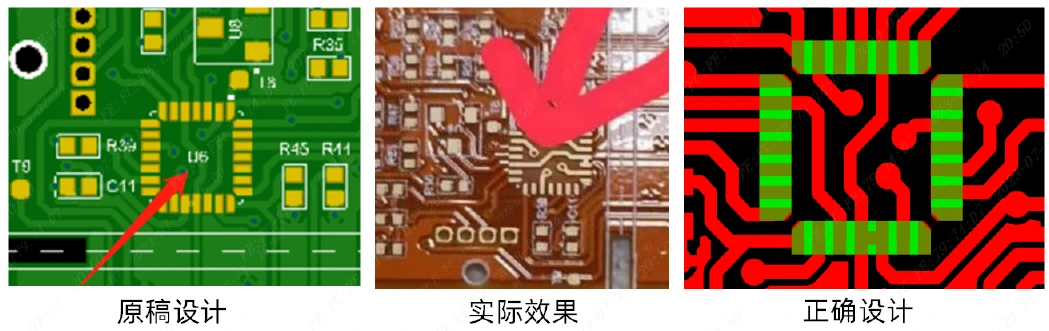

2、IC中间需要有桥连才能保留中间的阻焊。

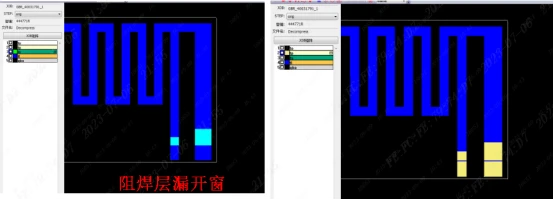

3、金手指焊盘一定要有阻焊开窗，否则无法与连接器导通。

4、默认使用soldermask做为阻焊层，一定要保证阻焊层正确。

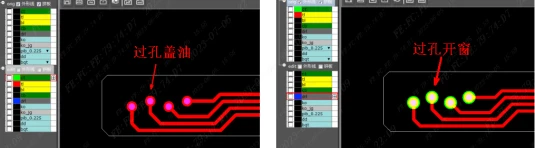

5、为防止过孔弯折时孔铜断裂，FPC过孔一般是默认做盖油的，如果要做开窗，需要在下单时备注清楚。

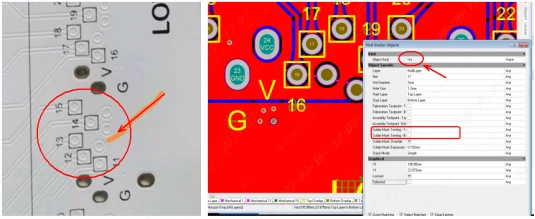

6、测试点设计的是过孔属性，导致没转出来，测试点不能设为过孔属性或单独给测试点增加一个开窗。

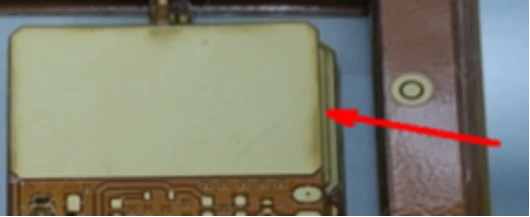

7、双面板板边有大的露铜金面，会有板边发黑的问题，建议在板边增加一圈覆盖膜。

篇幅有限，今天就讲到这啦！下期继续给大家科普丝印设计和拼版设计的知识要点，同学们记得来蹲干货！
