一、光伏支架设计的重要性
光伏支架作为光伏发电系统的重要组成部分，直接影响着光伏组件的运行安全、破损率及建设投资。其设计的合理性关系到整个光伏发电系统的稳定性和发电效率。
在光伏发电系统中，光伏支架承担着支撑和固定光伏组件的重要任务。合理的光伏支架设计能够确保光伏组件在各种自然环境下稳定运行，减少因支架问题导致的组件破损，降低维修成本。同时，良好的设计还能提高光伏系统的建设投资效益，实现可持续发展。
光伏支架的设计需要考虑多方面因素。首先，要结合建设地点的地形地貌、气候及太阳能资源条件，将光伏组件以最佳的朝向、排列方式及间距予以固定，以实现光伏发电系统的最大功率输出。例如，在不同的地理环境中，需要选择不同类型的支架材料和结构设计，以适应风力、雪载、地震等自然条件。
大型光伏电站支架结构的优化设计研究表明，光伏支架成本控制在光伏电站建设中至关重要。通过对支架结构的部分零部件进行有限元分析和优化，可以在满足强度、刚度、稳定性的条件下尽可能地节约钢材，降低成本。同时，合理的设计要充分考虑《光伏发电站设计规范》中列出的各项荷载及对它们进行最不利荷载组合，保证结构的安全。
《中国光伏支架行业发展态势及投资趋势预测报告》指出，光伏支架作为光伏电站的 “骨骼”，其性能直接影响光伏电站的发电效率及投资收益，设计门槛要求较高。光伏支架行业在整体方案设计、机械结构设计、生产工艺、跟踪控制等环节具有较高的技术壁垒。
此外，光伏支架的设计还需要考虑技术标准与认证壁垒、人才壁垒和可融资性资质壁垒等因素。只有满足各个国家和地区的技术标准和规范要求，通过各项行业认证，具备专业的研发技术、销售及关键管理人员，以及获得良好的可融资性资质，光伏支架供应商才能在市场中立足。
总之，光伏支架设计的重要性不可忽视。合理的设计能够提高光伏系统的稳定性和发电效率，降低建设投资和后期维护成本，为光伏发电行业的可持续发展提供有力支撑。
二、光伏支架的主要类型
（一）固定式支架
固定式支架主要有双柱支架系统方案和单桩支架系统方案。这两种方案均采用固定角度，一般朝向正南，对地基精度要求相对较低，结构简单且后期维护少。不过，在所有支架类型中，固定式支架的发电量是最低的。

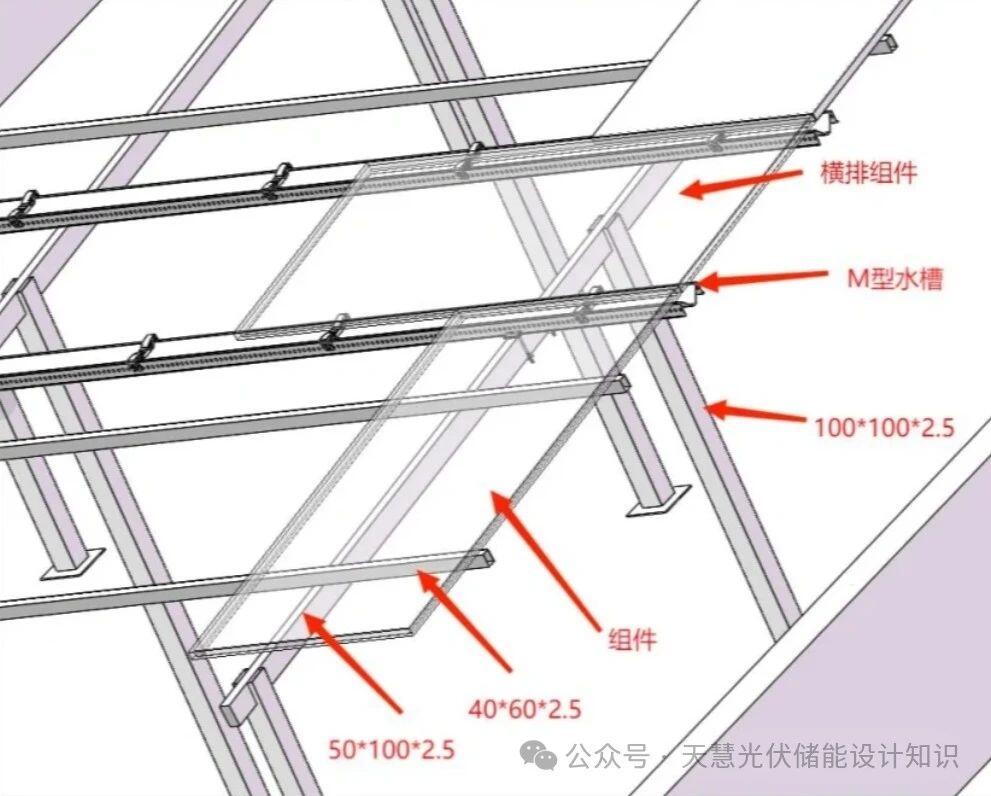

在设计优化方面，可以考虑等间距支架结构不同间距对比、不等间距支架结构对比和大小支架结构对比，以降低用钢量。比如，随着支架南北桩间距的增大，檩条截面会增大，支架系统的用钢量也会增加。所以，从钢结构工程量角度出发，尽量选用小截面的檩条，即小跨度的支架间距；在条件允许情况下，选择不等间距的跨度，能够降低檩条的弯矩，从而降低檩条的用钢量；大小支架的用钢量因檩条截面未改变，故用钢量较接近。
（二）固定可调式支架
卡槽固定式：这种支架结构较为简单，设置卡槽、调节活动臂，调节活动臂与横梁连接，短横部件设置卡槽与立柱连接。但是，调解时需要多人调节，同步性较差，调节效率较低。而且，支撑杆与立柱连接处易生锈，后续维护成本较高。
弯弧梁式：弯弧梁式结构与固定支架类似，采用弯弧梁替换固定支架的斜撑，并在弯弧梁上定位。弯弧梁式也需要多人调节，但转动支架较省力，调节效率较高，且结构可靠，后续维护成本较低。
千斤顶式：千斤顶式是通过千斤顶作为驱动、止动装置组成的固定可调结构。可调支架具有手动调节与电动调节接口，调节工具较为轻便，可重复使用、循环作业，可有效降低工作人员负担，提高调节效率。不过，调节丝牙裸露，易受风沙侵扰，后续维护成本较高。
推杆式：推杆机构固定可调结构，是通过推杆机构作为驱动、止动装置组成的固定可调结构。调节倾角时，可人工调节或使用市面上常规电动扳手，可有效降低工作人员负担。单方阵角度调节过程中一致性非常好，不会发生平面内的扭曲。
（三）跟踪支架
平单轴跟踪支架：平单轴跟踪支架的轴为南北向，组件由东向西转动跟踪太阳方位角。其具有对地基精度要求不高于固定支架、土建成本低，节省桩基础、多点支撑，抗风性能强、结构成本低，度电成本低，收益率及性价比高等优点。
斜单轴跟踪支架：斜单轴跟踪支架的轴为南北向，北高南低，对比平单轴更有利于光照辐射的收集，更适合高纬度地区。但抗风能力偏差，占地面积大，价格较高，在大型地面站上应用收益率及性价比较低。
双轴跟踪支架：双轴跟踪系统可跟踪太阳的方位角与高度角，实时精确跟踪太阳。优点是各支架类型中双轴提高发电量最高，可比固定支架提高 25%--35%；缺点是价格高初始投资大，占地面积大（约为固定支架 2 倍），后期维护费用较高，在大型地面站应用性价比低。
三、光伏支架设计要点
考虑地理环境和气候条件，如地震频发地区要考虑地震影响，高温多雨地区要考虑防水和防晒等因素。
在进行光伏支架设计时，地理环境和气候条件是必须要考虑的重要因素。不同地区的地质条件和气候环境差异很大，这些因素会对光伏支架的设计产生重大影响。例如在地震频发的地区，光伏支架的设计需要充分考虑地震的影响，确保支架在地震发生时能够保持稳固，从而保护光伏组件的安全。在高温多雨的地区，光伏支架则需要考虑防水和防晒等因素。高温可能会对支架材料的性能产生影响，而雨水的侵蚀也可能会降低支架的使用寿命。因此，在设计时需要选择具有良好防水和防晒性能的材料，并采取相应的防护措施，以延长光伏支架的使用寿命。
安装需符合相关安全规范，安装人员要具备专业知识和技能。
光伏支架的安装必须符合相关的安全规范和标准。这不仅是为了确保安装过程中的安全性，也是为了保证光伏系统的稳定运行。安装人员需要具备相关的专业知识和技能，熟悉各种安装工具的使用方法，了解不同类型支架的安装要求。在安装过程中，要严格按照安装说明书进行操作，确保每一个环节都符合安全规范。同时，安装人员还需要对安装现场进行评估，考虑风荷载、雪荷载等因素，确保支架能够承受各种自然力的作用。
设计和安装要考虑系统的维护和管理，如提供维护人员操作空间和维护通道。
光伏支架的设计和安装还需要考虑系统的维护和管理。在设计光伏支架时，需要为维护人员提供足够的操作空间和维护通道，以便他们能够方便地进行日常的维护和管理工作。例如，可以在支架上设置一些便于攀爬的结构，或者在支架周围留出足够的空间，以便维护人员进行检查和维修。此外，还可以考虑采用一些易于拆卸和更换的部件，以便在需要时能够快速进行维修和更换。
要考虑系统的整体性和稳定性，确保与其他组件协调配合，提高整体性能。
光伏支架的设计和安装需要考虑整个光伏发电系统的整体性和稳定性。光伏支架作为光伏发电系统的重要组成部分，必须与其他组件协调配合，才能提高整个系统的性能。在设计过程中，需要考虑支架与光伏组件、逆变器等其他组件的连接方式，确保连接牢固可靠。同时，还需要考虑支架的结构强度和稳定性，以承受各种自然力的作用。例如，可以通过优化支架的结构设计，增加支架的刚度和强度，提高整个系统的稳定性。
四、光伏支架设计的关键因素
选型要根据地理环境、光伏系统规模和预算选择合适的支架类型和材料，如铝合金支架、钢结构支架和塑料支架等。
在选型时，首先要考虑安装地点的地理环境。如在风力较大的地区，应选择抗风能力较强的钢结构支架；在潮湿或多雨的地区，铝合金支架更为合适，因其具有良好的抗腐蚀性能。
对于大型光伏电站，推荐使用钢结构支架以确保稳定性和安全性。钢结构支架强度高、稳定性好，可以承受较大的风雪荷载。而对于小型或家用光伏发电系统，轻便且经济的塑料支架或铝合金支架可能更为合适。塑料支架价格低廉、重量轻、安装简便，但强度相对较低。铝合金支架质量轻、耐腐蚀、强度高、安装方便。
不同类型的支架材料价格差异较大，因此在选型时还需考虑预算因素。一般来说，钢结构支架成本相对较高，而塑料支架则相对便宜。教学荷载取值计算要考虑风荷载、雪荷载、自重荷载和其他荷载，确保支架能承受各种情况下的荷载。风荷载计算是光伏支架设计中的主要考虑因素之一。根据安装地点的风速、风向等气象数据，结合支架的形状和尺寸，可以计算出风荷载的大小。设计时需确保支架能够承受计算出的最大风荷载。降雪较多的地区，雪荷载也是不容忽视的因素。雪荷载的大小取决于降雪量、雪的密度以及支架的形状。设计时需根据当地的气象数据来计算雪荷载，并确保支架能够承受相应的荷载。光伏板、支架等组件的自重也是荷载取值计算的一部分。设计时需根据所选用的材料和尺寸，计算出整个系统的自重荷载。除了上述荷载外，还需考虑地震荷载、温度荷载等其他因素。这些荷载的取值计算需结合当地的地质、气候条件进行。
支架设计方案与计算方法要确定支架类型与材料，进行分析与计算、结构设计、有限分析与优化，最后进行加工与安装。
确定支架类型与材料：根据地理环境、光伏系统规模和预算等因素，结合实际情况选择合适的支架类型和材料。如在海边等潮湿环境，可选择铝合金支架；在大型光伏电站中，可选择钢结构支架；对于小型或家用光伏发电系统，可选择塑料支架或铝合金支架。

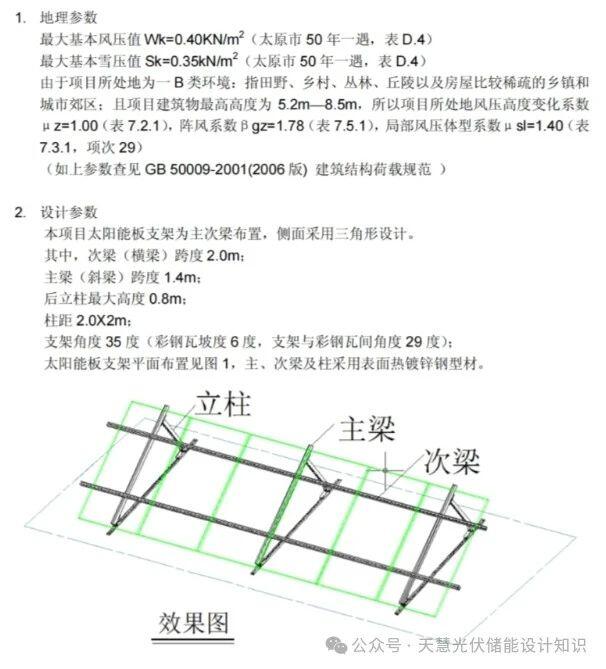

分析与计算：根据安装地点的气象、地质条件，对风荷载、雪荷载、自重荷载等进行详细的分析与计算。确保支架在各种荷载作用下都能保持稳定。
结构设计：根据荷载计算结果，进行支架的结构设计。设计时需考虑支架的强度、刚度和稳定性，以确保光伏系统的安全运行。

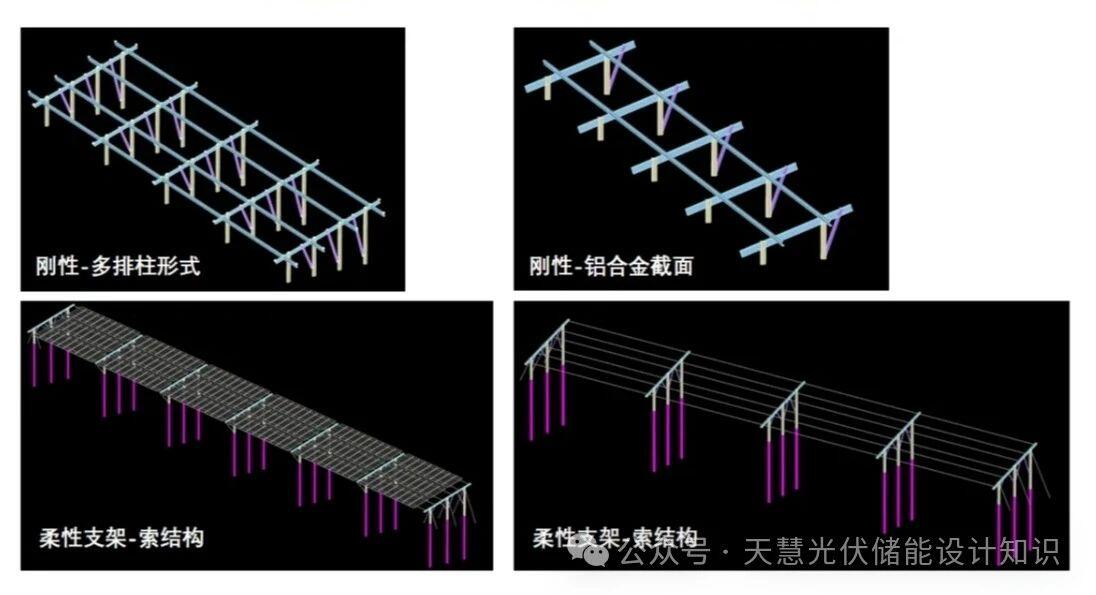

有限分析与优化：利用有限元分析软件对设计好的支架进行模拟分析，检查其在各种荷载作用下的应力分布和变形情况。根据分析结果对设计进行优化，以提高支架的性能。
加工与安装：按照优化后的设计方案进行支架的加工与安装。确保安装过程中的每一步都符合设计要求，以保证光伏系统的稳定性和发电效率。

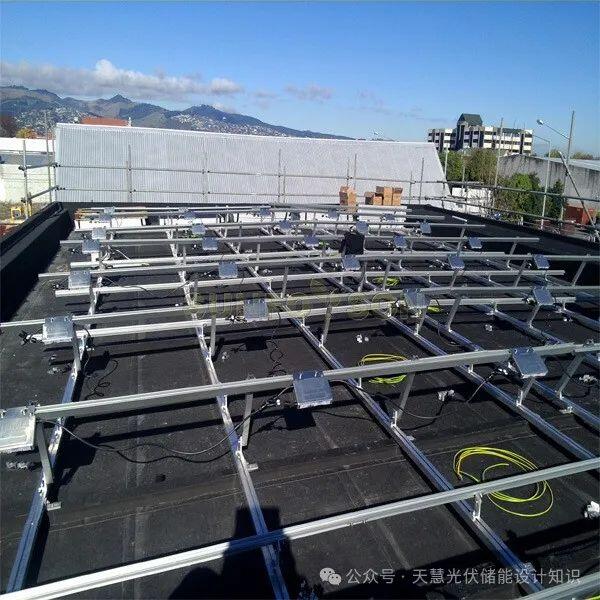

既有建筑屋面改造光伏屋面支架基础选择要考虑当地降雨、降雪、风力情况，屋面基础条件和现场环境施工条件，选择合适的基础形式，如混凝土配重块基础、独立式现浇混凝土支墩基础、植筋式现浇混凝土支墩基础、条形基础、穿透式锚固螺栓与屋面粘连基础和彩钢屋面夹具固定基础等。同时要注意光伏屋面火灾危险警示和光伏安装基础与防水处理。
光伏支架基础方案设计考虑因素：首先，依据当地降雨、降雪、风力情况来满足地方性的光伏设计要求。不同地区采用的支架基础方案不同，如沿海区域屋顶光伏支架基础方案要能抵抗超级强风、龙卷风等特殊气候要求；雨水量大区域要按照历史记录最强降雨量来计算雨水产生的荷载；大雪区域要按照历史记录降雪荷载来设计屋面荷载。
其次，要依据屋面基础条件来进行光伏支架基础设计。有女儿墙的屋面和没有女儿墙的屋面采取的基础方案不同。屋面结构及防水、排水基础条件等也是光伏支架基础方案的考虑因素。例如，沿海区域上人屋面安装光伏设备，有女儿墙，那么防水基础条件就是主要考虑因素。屋面是否漏水，支架方案是否破坏防水层，防水的成本等，综合考虑决定采取哪种基础方案。这种情况下选择与结构融合的光伏基础方案，最大程度减少防水破坏，做好细部防水重塑才是最佳的方案选择。
再者，根据现场环境施工条件来选择支架基础方案。例如，预制支架和现浇支架等应该综合考虑运送材料的难易度，太高层采取现浇支墩就更为经济。
不同的光伏支架基础适合的屋面情况：混凝土配重块基础形式，对结构层和防水层均不会造成扰动破坏，适合需要避免对结构层和防水层扰动的建筑、对风荷载要求不是非常高的区域、无现浇施工条件且运送预制重块方便施工更快捷的情况、上人屋面和平屋面，非上人屋面存在荷载不满足的情况要视屋面荷载情况选择预制支墩大小重量方案，屋面有女儿墙可以防止重块掉落。
独立式现浇混凝土支墩基础形式，对防水不产生扰动，适合上人屋面，结构稳定性好，具备施工条件环境的情况。
植筋式现浇混凝土支墩基础形式，与屋面结构连接，现浇混凝土，适合对风荷载要求很高，对光伏系统的设计使用年限要求高，设备投入大的情况。
条形基础（梁式基础），不会对防水层造成扰动，增加了一定的荷载，适合屋面结构基础好，对风荷载要求很高，有女儿墙、平屋面的情况，适宜采用条形基础。
采用穿透式锚固螺栓与屋面粘连基础，这种情况对屋面结构层和防水层都造成了扰动，安装时必须考虑结构的稳定性，对防水处理要求高。适用坡屋面，屋面结构稳定性好，采用该基础更易稳固，很好避免了支架移动的问题。
彩钢屋面一般都是根据彩钢形状的凹凸槽形状采用夹具固定基础。对于弧形彩钢瓦则采用钻孔连接屋顶结构固定基础。
光伏屋面火灾危险警示：屋顶光伏的着火率远大于地面电站。根据清洁能源协会（CEA）在全球范围内进行的数百次商业规模屋顶检查样本，超过 90% 的屋顶存在着重大安全和火灾风险。
光伏屋顶起火原因包括高压直流拉弧所致、锋利边缘上的电线问题、安装了不匹配或制造不当的连接器、光伏系统的隐裂风险、热斑效应等。
光伏电站火灾危险性较大的设备有汇流箱、逆变器、蓄电池、连接器、配电柜及变压器，易发生电气火灾。因此，光伏屋顶使用的外露型材料必须考虑防火等级要求，采用阻燃型材料。
光伏安装基础与防水处理：
如果采用独立基础，则只需要针对屋面及各部位（例如：裂缝、地漏、檐沟、变形缝）进行针对性渗漏治理即可。防水材料必须采用防火等级要求高的产品。
如果采用锚固螺栓基础，则对防水层产生破坏，需要对各个锚固部位进行密封及防水处理。这种情况最好打开至结构板，对裂缝、孔洞可采用环氧乳液灌浆，用环氧胶泥封堵，涂聚氨酯，铺设疏水板、铺设保温层，再做保护层，嵌填密封胶收口。
植筋式现浇型支墩防水处理：打开防水保温层至结构板层，植筋，浇筑抗渗抗裂混凝土，在支墩周边同理用氯丁胶乳聚合物水泥找平，再做一层聚氨酯防水涂层，铺设疏水板，再铺设保温层，最后做保护层，要注意防水收口。
对于彩钢屋面，穿透式支架基础需要对孔洞周边进行防水及密封处理。清理锈迹，嵌填密封胶，刷聚氨酯涂层，铺贴丁基胶带处理。注意采用阻燃型材料。
对于大面积修复可采用外露型防水卷材 PVC、TPO 等，但必须要考虑耐候性、耐老化（紫外线）、耐腐蚀性能、防火等级等均要达到光伏屋面的应用要求。
对于光伏屋面要注意排水系统设计，避免因过多的支墩等造成的雨水排出难的问题。通过找坡设计及排水槽的合理布置来解决疏排水问题。
五、光伏支架设计规范
分类：光伏支架可分为地面支架和屋顶支架两种类型。地面支架又可细分为固定式、单轴倾斜式、双轴跟踪式三种。其中，固定式地面支架一般朝向正南，对地基精度要求相对较低，结构简单且后期维护少；单轴倾斜式地面支架利用支撑结构使光伏面板按照天赋轨迹倾斜运动，可提高太阳能转化效率；双轴跟踪式地面支架通过利用倾斜度和水平位置来跟踪太阳光线，能最大限度地捕捉太阳能，但成本较高。屋顶支架可分为斜面屋顶和平面屋顶两种。斜面屋顶支架的角度一般与当地经纬度相同或者略小，能够最大程度地吸收太阳辐射；平面屋顶支架结构简单，便于安装和维护，使用范围较广。
设计规范：安装基础的选取要保证支架的牢固性和寿命。基础类型多样，如台基基础适用于地面上地貌较平坦的地区，混凝土基础适用于地形比较平缓的地区，而环形钢筋混凝土基础适用于地势较为崎岖的地区。支架调节要根据地区日平均光照强度、光伏面板的面积以及安装坐标进行角度调节。在安装光伏支架时，应进行光伏板的倾斜角度调节以实现最大限度的太阳能转化效果。要考虑抗风荷载和自重，选取合适的支架材料和结构设计。在光伏支架的设计过程中，需要考虑到光伏面板的自重和风荷载，以确保支架的稳定性和安全性。支架材料的选取以及支架的结构设计至关重要，如在风力较大的地区，应选择抗风能力较强的钢结构支架；在潮湿或多雨的地区，铝合金支架更为合适，因其具有良好的抗腐蚀性能。要采取防腐蚀措施。如果支架长期暴露在风吹雨打的户外环境中，很容易受到腐蚀和损坏。因此，在设计和制造光伏支架时，必须考虑对其进行防腐蚀和防锈处理，如热镀锌处理、喷涂涂料、电泳漆、阳极氧化、采用不锈钢材料或其他特殊处理方法等。
安装要求：方向调节要准确，在进行光伏支架调整时，应该准确地测量倾斜度和安装角度，以便实现最大限度的太阳能收集和转换。光伏组件之间要留有足够的间隔，在进行光伏组件的安装时，应该留有足够的间隔，以便于日后维护和清洁。要关注风向和荷载标准，应该对光伏支架的结构进行设计，以适应所处地区的气候和风荷载，确保结构的牢固和安全。同时，在安装过程中，也应该考虑到风向的影响，按照相关规范进行支架的安装。
确保结构的牢固和安全，在安装过程中，要严格按照安装说明书进行操作，确保每一个环节都符合安全规范。同时，安装人员还需要对安装现场进行评估，考虑风荷载、雪荷载等因素，确保支架能够承受各种自然力的作用。
