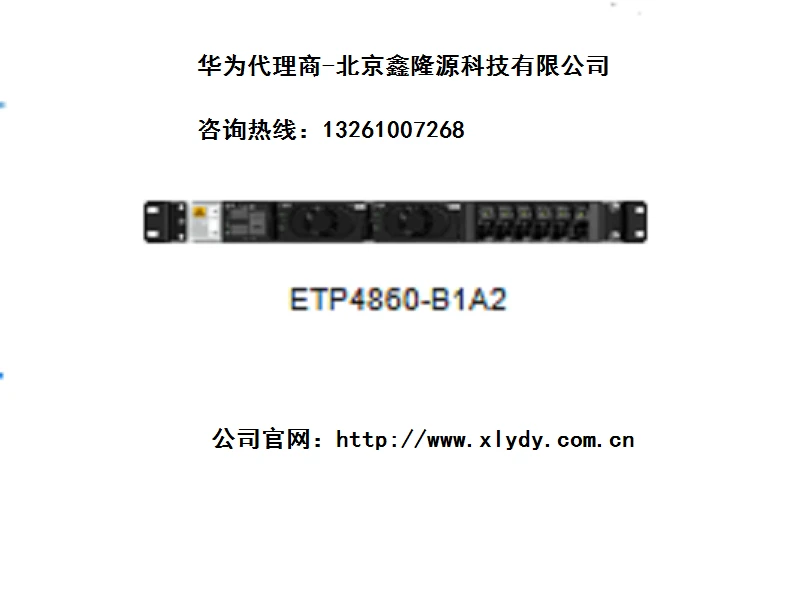

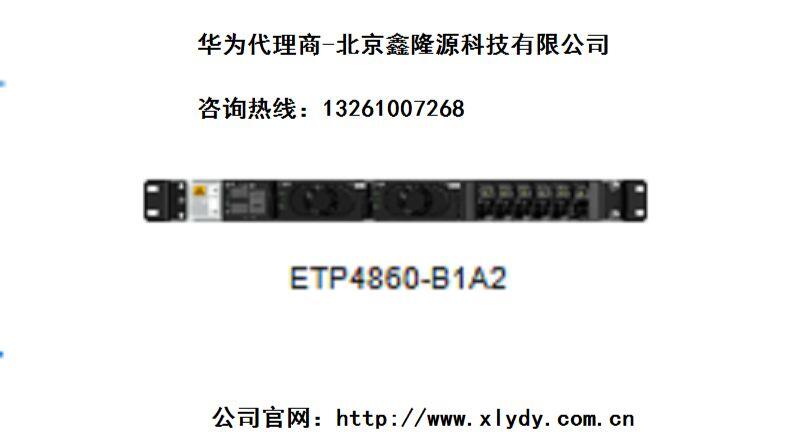

华为ETP4860-B1A2嵌入式电源系统

华为ETP4860-B1A2嵌入式直流电源系统，实现交流输入转换为稳定的48V直流输出，支持2kW整流模块，最大输出功率4kW。各功能单元采用标准化尺寸设计，支持热插拔，系统高度1U，支持标准19英寸机架或嵌入式机柜等多种安装方式。系统可适应宽范围交流输入，具备智能化蓄电池管理、远程监控等功能。

华为ETP4860-B1A2嵌入式电源系统特性：

l85～300V AC 超宽交流电压输入范围

l支持高压直流输入100～420V DC l支持空开热插拔，配电灵活 l支持电源模块热插拔，安装维护便利 l标准安装结构设计，通用性强 l电源结构紧凑，节省空间，节省安装成本 l高效整流模块效率96%以上，节能减排 l完善的模块休眠功能，进一步提高系统效率 l智能化蓄电池管理和电池保护，延长电池使用寿命 l支持环境监控，可通过干接点、串口或网络接口实现远程管理

华为ETP4860-B1A2嵌入式电源系统应用场景：

l接入网

l传送网 l企业通讯网络

参数：

尺寸（宽 × 深 × 高）：442 mm（W） × 255 mm (D) × 43.6 mm (1U,H)

重量 ：≤ 4 kg（不含整流模块）

温控方式 ：自然散热

安装方式 ：19英寸机架或者嵌入式机柜安装

走线方式 ：前进前出

维护模式 ：前维护

防护等级 ：IP20

输入制式 ：220 V AC单相，110 V AC双火线 ，HVDC（高压直流）

输入电压 ：85 ~ 300 V AC, 额定电压: 220 V AC 100V DC ~ 420V DC，额定电压：200~380V DC

频率 ：45~66 Hz，额定频率：50/60 Hz

输出电压 ：42~58 V DC，额定电压：53.5 V DC

最大容量 ：4 kW

电池空开 ：1 × 50 A/1P

电池下电 ：4× 32 A/1P, 1 × 16 A/1P

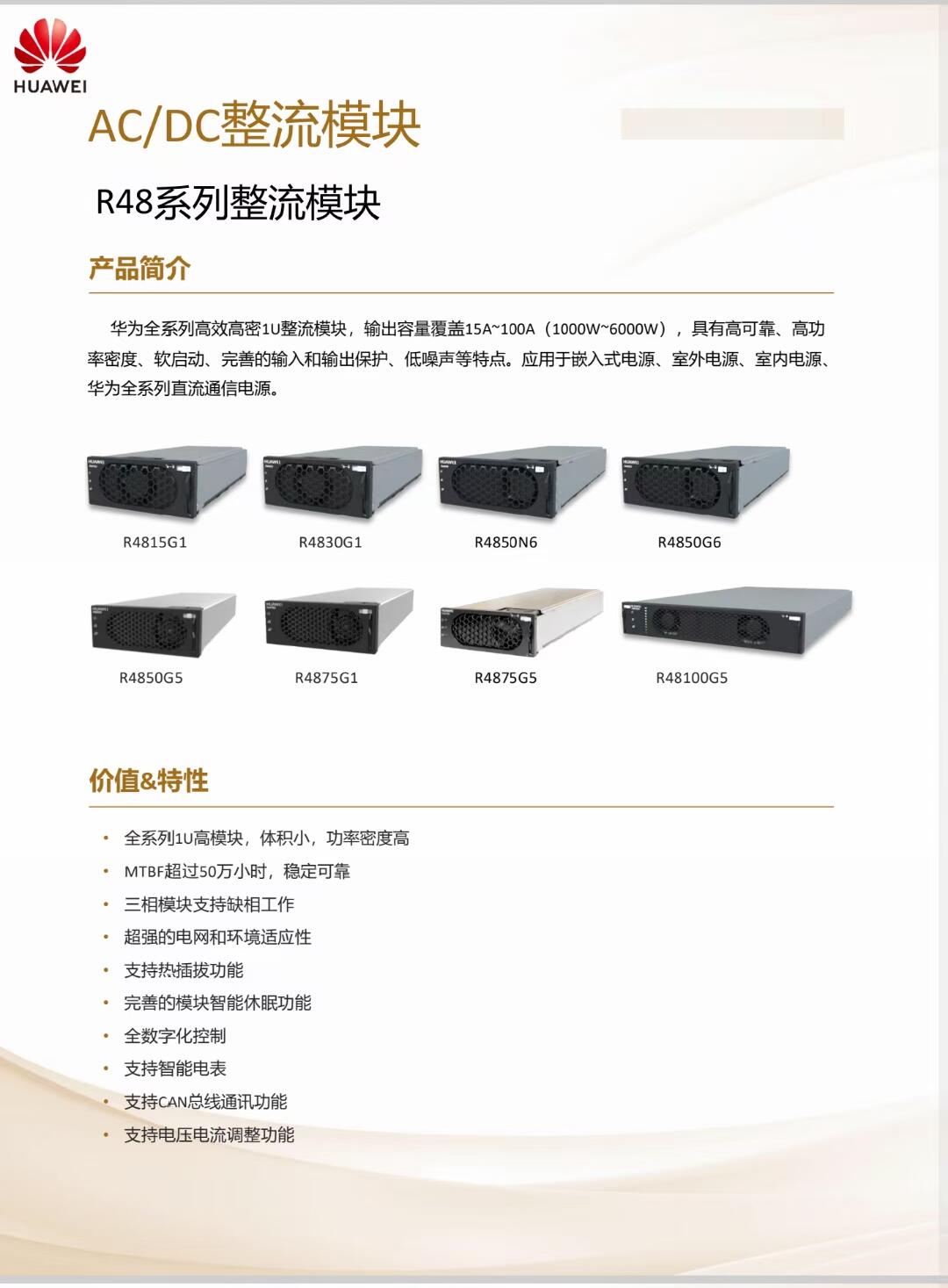

类型

R4815G1

R4830G1

额定功率

1000 W (176~300 V AC)

2000 W (176~300 V AC)

尺寸（宽 × 深 × 高）：95.5 mm × 208 mm × 40.8 mm

效率：> 96%

类型

SMU11C

SMU11B

通信端口

RS485（华为主从协议）

FE（SNMP协议）

工作温度 ：-40℃ ~ +65℃

（如果在2000~4000米海拔下使用，最高工作温度有降额，每升高200米降低1℃）

存储温度 ：-40℃ ~ +70℃

相对湿度 ：5% ~ 95%（无凝露）

高度： 0 ~ 4000 m
